Gerinim sensörleri; statik dinamik ayırmaksızın birçok ölçüm uygulamasında yaygın olarak kullanılmaktadır. Gerinim ölçere bazen elektriksel direnç gerinim ölçer veya basitçe bir direnç gerinim ölçer de denir. Test edilen mekanik bir nesnenin deformasyonu nedeniyle çıktılarının büyük ölçüde dalgalandığı ve dinamik sayılacak ölçüm uygulamalarında da kullanılırlar. Gerilme ve burulmaya maruz kalan cisimler için yaygın bir şekilde kullanılır. “Gerinim” olarak adlandırılan özellik, bir nesnenin uzunluğundaki değişimin orijinal uzunluğuna oranıdır. Strain gauge (gerinim ölçer), bir dış kuvvetin neden olduğu bu değişim miktarını ölçebilir ve bunu daha sonra dijital değerlere dönüştürülebilen, görüntülenebilen, toplanabilen ve analiz edilebilen bir elektrik sinyaline dönüştürür.

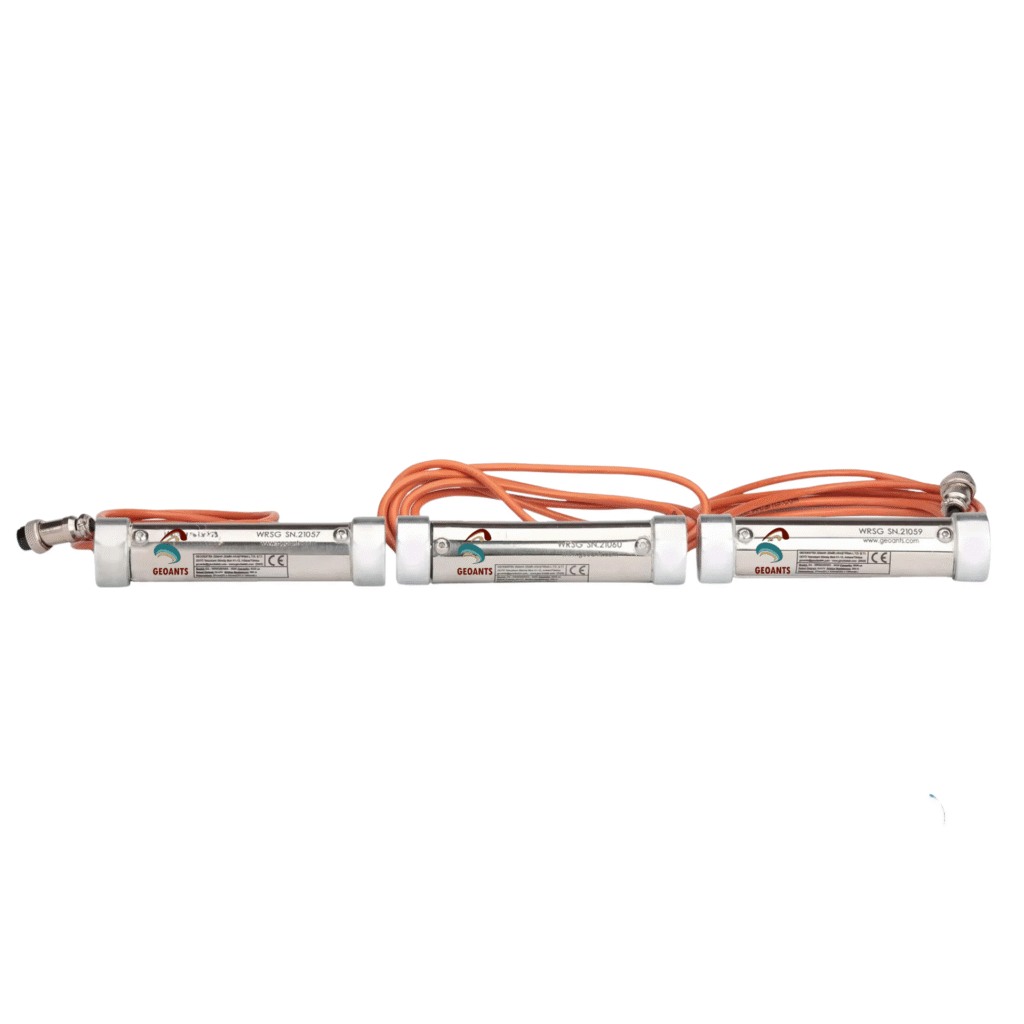

Kaynaklanabilir/Gömülü Elektriksel Direnç Tipi Gerinim Ölçer, iç kısmına gerinim ölçer yerleştirilen paslanmaz çelik gövde ve bu gövdenin iki ucuna yerleştirilen kulakçıklardan oluşan bir yapıya sahiptir. Gömülü kullanımlarda kütle betondaki gerinim veya çelik yüzeylere kaynakla yapılan montaj sonrası kesitin maruz kaldığı gerinim etkileri gövdeye ve gerinim ölçere iletilir. Meydana gelen anlık gerinim değişimlerle birlikte mekanik değişim, sinyal çıktısı olarak ölçüm ünitesine yansır. Ölçekleme faktörüne bağlı olarak kesitteki deformasyon veya gerilme kolaylıkla hesaplanabilir.

Ürünün teknik dokümanını görüntülemek için buraya tıklayınız.
