Ankraj yük hücreleri (Anchor load cell), tünel inşaatlarında gövde çelik iksa ayaklarına ve bulonlara gelen yüklerin ölçülmesinde yaygın olarak kullanılır. Ayrıca diyafram duvar imalatlarında, istinat duvarı imalatında yine aynı şekilde kullanımı yaygındır. Kısaca bir yapıya binen yükün ölçülmesi ve bunun takibi için oldukça önemli bir elemandır.

Ankraj yük hücrelerinde titreşen tel teknolojisi kullanımıyla birlikte doğruluğu oldukça yüksektir. (%0.1 mertebesinde)

Talebe ve kullanıma göre farklı kapasitelerde yük hücresi temini için lütfen bizimle iletişime geçin.

Kapasite : 140 ton

İç Çap : 75 mm

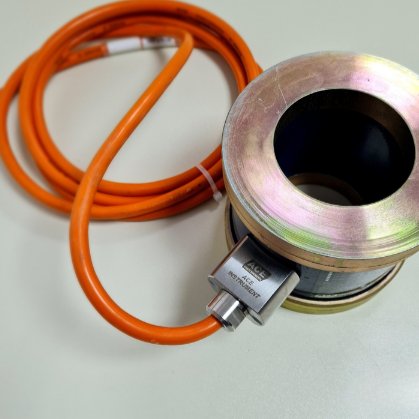

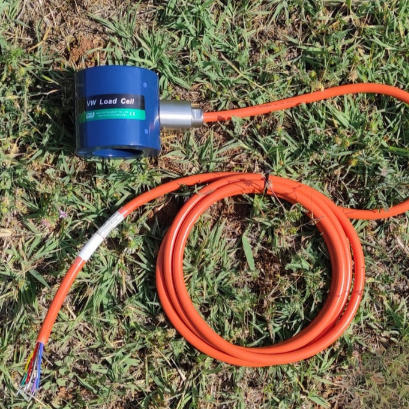

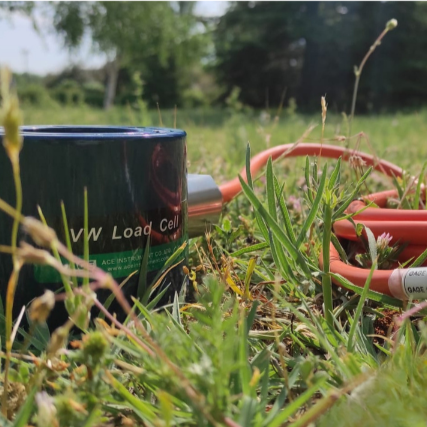

VW yük hücreleri, alaşımlı çelik ile mekanik olarak işlenmiş silindirik şekilli hücrenin boru deliğine 3 veya 6 eşit parçaya bölünmüş VW gerinim ölçer ile bağlanır. Yük, hücrede çalıştığında VW gauge geriliminin değişmesi prensibi ile kullanılır.

Hücreye yük uygulandığında, göstergelerin gerilimindeki değişiklik, bobin tarafından uyarılan frekansta değişikliğe neden olur. Hücrelerden alınan okumaların ortalaması, eksantrik yüklemenin etkilerini en aza indirerek ankraj üzerindeki ortalama yükü temsil eder.

VW yük hücreleri, yapıdaki ankrajlar, payandalar, kaya bulonları ve stantlardaki yükleri ölçmek için tasarlanmıştır.

• Ankrajlarda, payandalarda, kaya bulonlarında ve ankrajlarda uzun süreli yük ölçümü.
• İstinat duvarları ve ankrajlar gibi destek sistemlerindeki yüklerin ölçümü.

Özellikler

• Hücre işleminin hassasiyeti 0.05’in altında (sallama, paralel düzlükler için)
• Yüksek güvenilirliğe sahip yatak plakası
• Kablo uzunluğundan ve direnç değişiminden etkilenmez, tekrarlanabilirliği çok mükemmeldir.
• Otomatik ölçüm imkanı

Teknik Özellikler

Üretici : ACE Instruments

Model 1115
