İleri Seviye Laboratuvar Test Ekipmanı

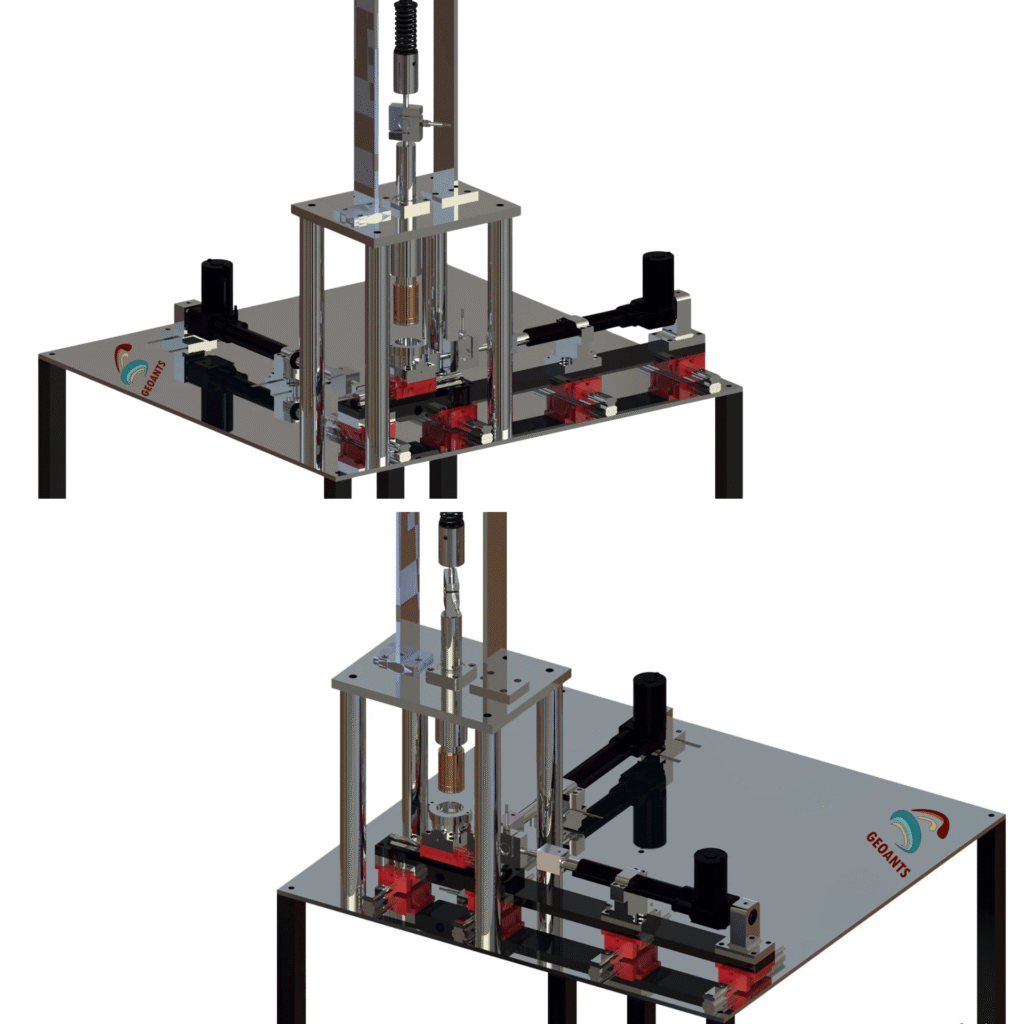

Üç Yönlü Döngüsel Basit Kesme Cihazı
Birçok farklı yükleme koşulunu simüle ederek zemin davranışını gerçeğe en yakın şekilde incelemeye olanak sağlayan, bilgisayar kontrollü Döngüsel Basit Kesme Aparatı.
Örnek Kullanım Alanları
Kuvvetli yer hareketinin her iki bileşeninin de, Döngüsel Gerilme Oranı (Cyclic Stress Ratio – CSR) veya gerinim hızı-zaman geçmişleri biçiminde numuneye uygulanması.
Zeminler için 3B döngüsel yüklemeleri ve yer değiştirmeleri taklit etmek.
3B yükler ve yer değiştirmeler dikkate alınarak sıvılaşma tetikleme ve duyarlılığının değerlendirilmesi.
Ana çerçeve: zemine monte, üç yatay ve dikey elektrikli lineer aktüatör içeren çelik kutu çerçeve, üst kapak sabittir ve taban makaralı yataklara monte edilmiştir.
| Maksimum Yükleme | 6 kN dikey ve yatay |
| Numune Boyutu | 50 mm Çap – 20 mm Yükseklik |
| Numune Boyutu Kısıtlaması | Alüminyum teflon kaplı halka yığını |
| Çalışma Frekansı | 2 Hz’e kadar (özelleştirilebilir) |
| Genel Boyutları | 1000x1000x1700 m³ |
| Elektrik Özellikleri | 240 veya 110 V- 50-60 Hz, tek fazlı |
| Yaklaşık Ağırlık | 450 kg |
Sensörler
• 3 adet 5kN yük hücresi.
• 3 adet 25 mm LVDT.
• Boşluk suyu basınç dönüştürücü
Kontrol
GeoAnts Controller ile gerilme ve gerinim kontrol testi yapılabilir.
Veri Kaydı
Ücretsiz veri kayıt yazılımı GeoGram ile SD kart yedekleme veri kaydına sahip 8 kanallı FastDAQ veri kaydedici.
• Aktüatörün aşırı hareketini durdurmak için üst ve alt durdurma anahtarı.
• Aktüatörün aşırı hareketini durdurmak için sol ve sağ durdurma anahtarı mekanizması.
• Sensörler maksimuma çıktığında dahili yazılım güvenlik kapatması.
• Harici Acil durdurma, aşırı akım ve aşırı sıcaklık kapatma koruması.
Teknik Özellikler Sayfasını incelemek için lütfen buraya tıklayınız.
