İleri Seviye Laboratuvar Test Ekipmanı

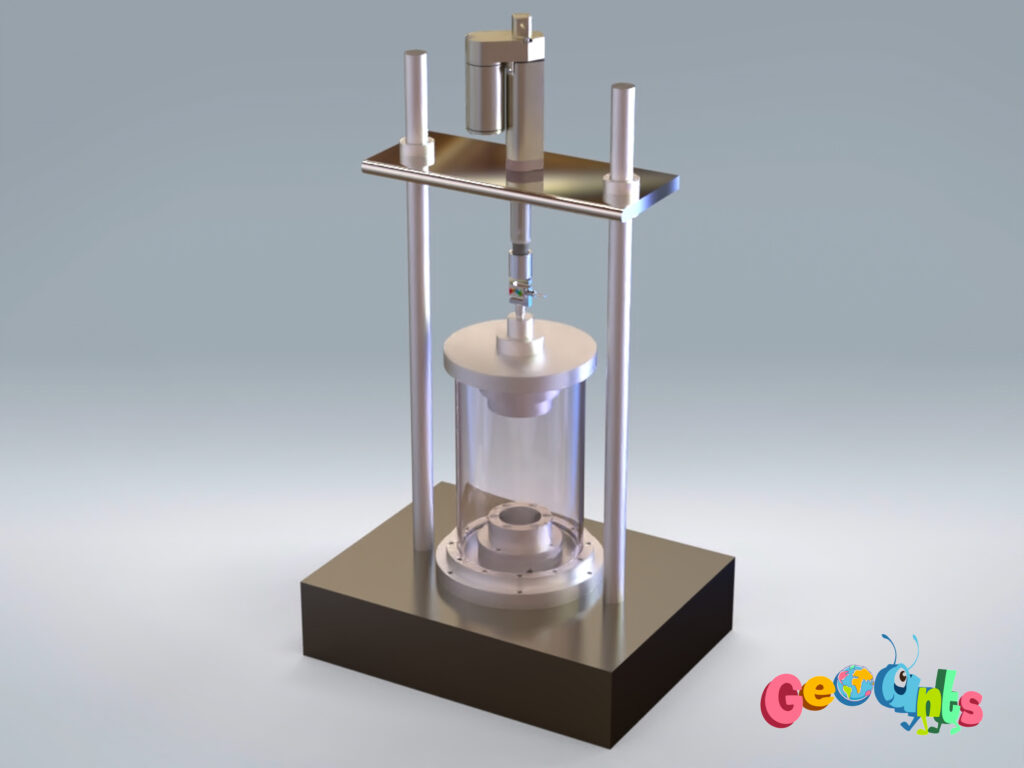

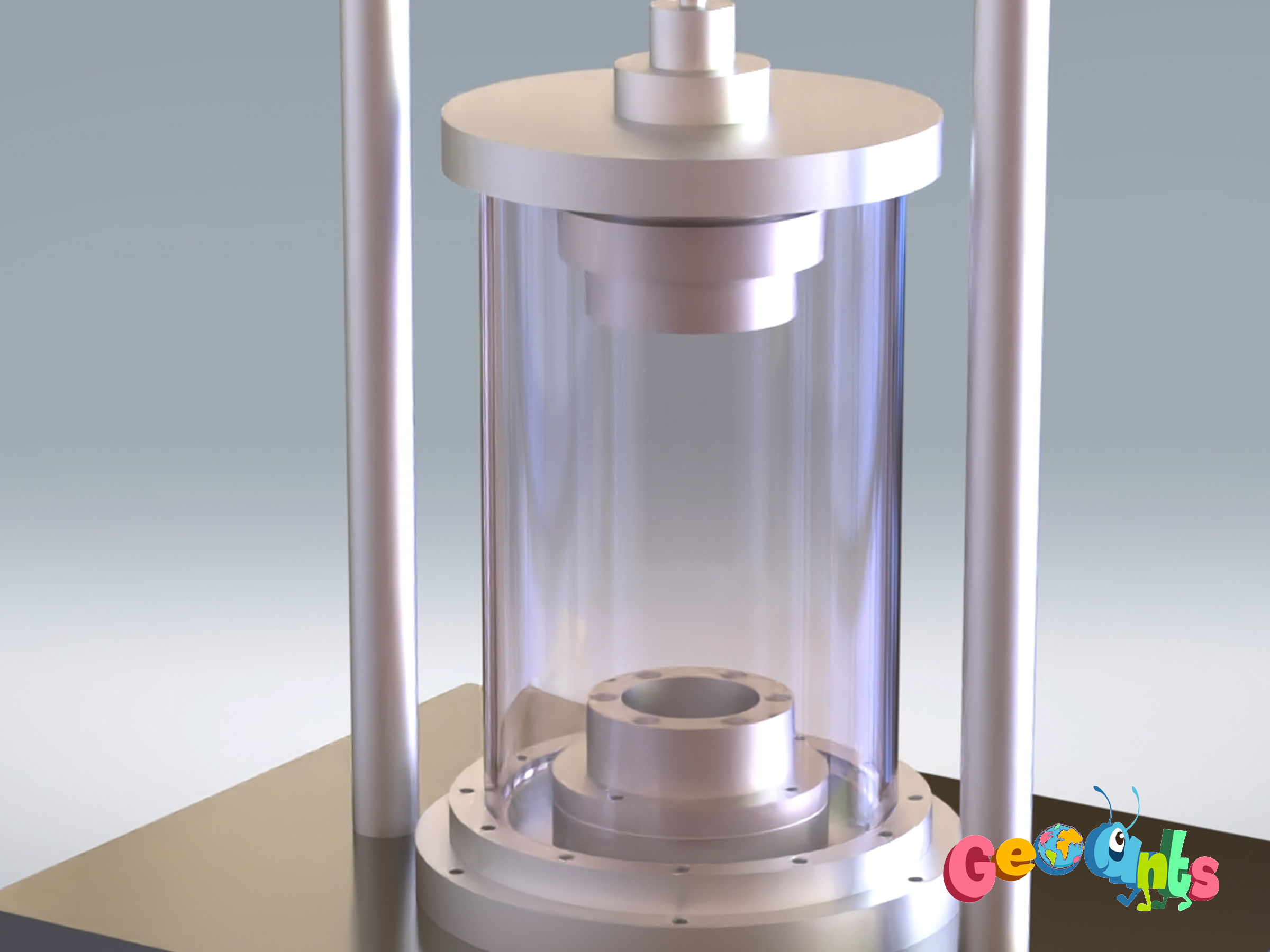

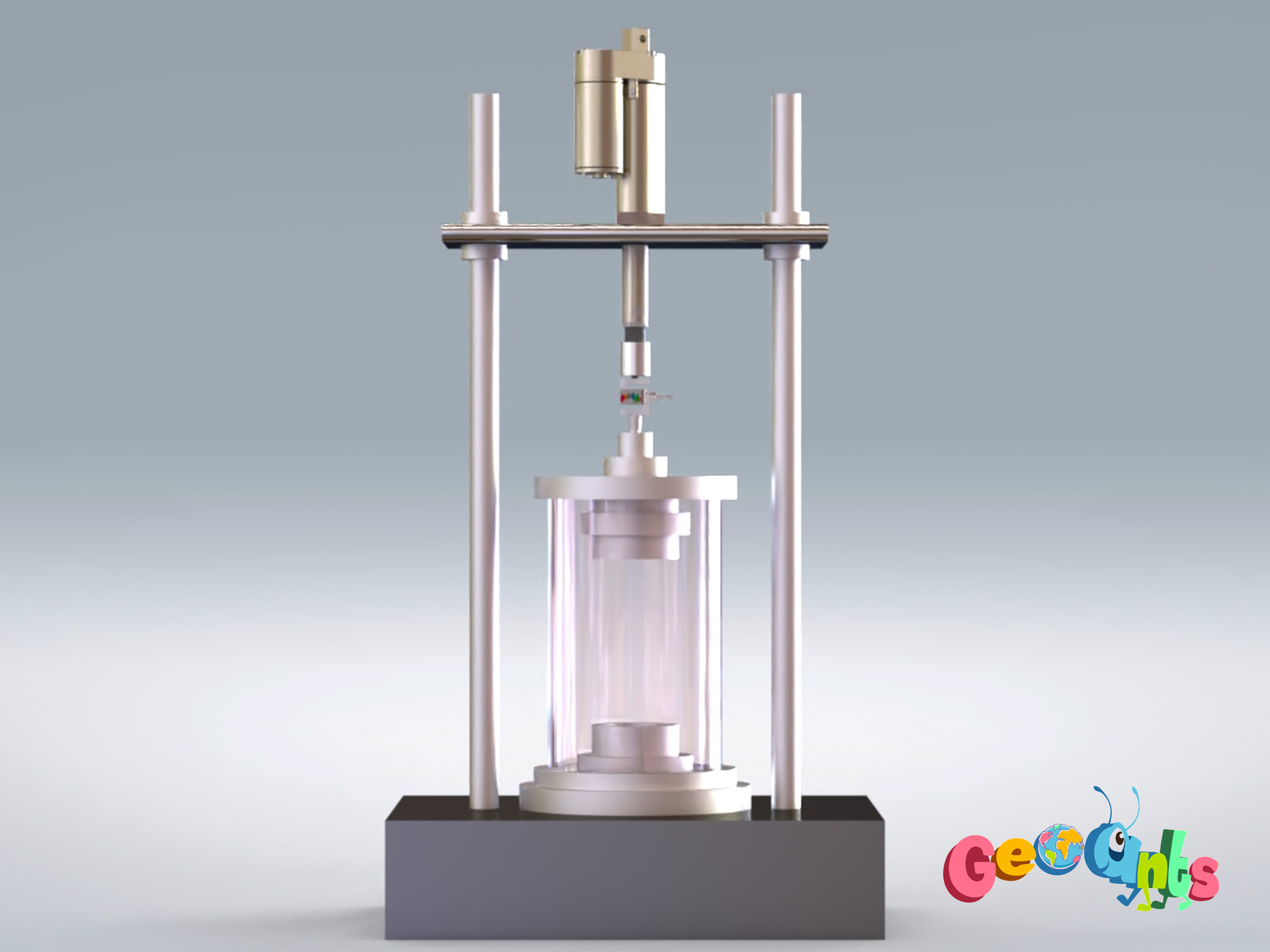

İçi Boş Çekirdek – Çevrimsel Burulma Kesme Testi
İçi Boş Çekirdek – Statik veya Çevrimsel yükleme koşulları altında toprağın zemin davranışını araştırmak için bilgisayar kontrollü Çevrimsel Burulma Kesme Testi Cihazı.
Özellikleri
- Konvansiyonel Üç eksenli özellikler (drenajlı ve drenajsız koşullarda karşı basınç doygunluğu, konsolidasyon ve eksenel kesme aşamaları).
- Toprağa etki eden üç temel gerilmeyi de kontrol etme özelliği (örneğin, 1, 2, 3).
- Zemin statik kesme mukavemetini incelemek için burulma monotonik kesme gerçekleştirme seçeneği.
- Çevrimsel mukavemet ve sıvılaşmayı incelemek için burulma çevrimsel kesme gerçekleştirme seçeneği.
- Sıvılaşma sonrası kesme mukavemetini ölçme seçeneği.
Neler Yapılabilir?
- Uygun gerinim seviyesinde 0,0125 Hz ila 2 Hz frekans aralığında burulma kesme.
- Gerinim/stres kontrollü kullanıcı tanımlı düzensiz yükleme/gerinim testleri.
- İzotropik ve anizotropik koşullarda konsolidasyon.
- Burulma kesmesinden sonra üç eksenli veya gerilme izi (stress path) kesme testi.
Veri kaydı
Ücretsiz veri kayıt yazılımı GeoGram ile SD kart yedekleme veri kaydına sahip 8 kanallı FastDAQ veri kaydedici.
Kontrol
GeoAnts Controller yazılımı ile gerilme ve gerinim kontrol testi yapılabilir.
Güvenlik özellikleri
Aktüatörün aşırı hareketini durdurmak için üst ve alt durdurma anahtarı.
Aktüatörün aşırı hareketini durdurmak için sol ve sağ durdurma anahtarı mekanizması.
Sensörler maksimuma çıktığında yerleşik yazılım güvenlik kapatması.
Harici Acil durdurma, aşırı akım ve aşırı sıcaklık kapatma koruması.
Teknik Özellikler
| Numune Dış Çapı | 150 mm |
| Numune İç Çapı | 100 mm |
| Hazne (Hücre Kapasitesi) | 1.7 MPa’ya kadar |
| Yük Çerçevesi Kapasitesi | 50 kN |
| Geri Basınç Kapasitesi | 1 MPa’ya kadar |
| Eksenel Yük Kapasitesi | 10 Kn’ye kadar |
| Tork Kapasitesi | 300 Nm |
| Yükleme Frekansı | Burulma çevrimsel kesme fazı için 2 Hz’e kadar |
| Monotonik Test Özellikleri | Standart bir özellik olarak konsolide, konsolide olmayan, drenajlı, drenajsız üç eksenli ve %10 eksenel gerinim ve %30’a kadar kesme gerilimine kadar gerilme izi testi |
| Çevrimsel Test Özellikleri | Konsolide, konsolide olmayan, drenajlı, drenajsız üç eksenli ve standart bir özellik olarak %10’a kadar çevrimsel eksenel gerinim ve ± %30’a kadar çevrimsel kesme gerilimine kadar gerilim yolu testi |
| Özelleştirme | Yukarıdaki tüm özellikler, özel gereksinimlerinize göre ayarlanabilir. |
Teknik Özellikler Sayfasını incelemek için lütfen buraya tıklayınız.
